تحقق GHMT من موصل Cat.8 STP Tooless RJ45

CC-04-00031

توفر Crxconec مقابس حجر الزاوية من الفئة 8 التي تم التحقق منها من GHMT والتي تدعم التردد العالي الذي يصل إلى 2 جيجاهرتز ، وهو عرض نطاق ترددي يبلغ 4 أضعاف مقارنة بالفئة 6A. يمكن أن تدعم حلول شبكة cat8 ارتباطًا قصير المدى في حدود 30 مترًا مثل الخادم والمفاتيح والأجهزة الأخرى في مراكز البيانات. اتبع معيار ANSI / TIA-568.2-D ، فإن المقبس المعياري الجديد cat8 المصمم بواسطة غلاف الزنك المصبوب بالكامل يقضي على الحديث المتبادل الفضائي بنجاح. يمكن تطبيق موصل الاتصالات السلكية واللاسلكية ذو التأثير النحيف Cat 8 Ethernet مع لوحة تغذية عالية الكثافة 1U 48 منفذًا في وحدة رف واحدة. يمكن أن يعمل الموصل cat 8 مع سلك التصحيح الصلب Cat8 أو كابلات التصحيح المجمعة من الفئة 8 26AWG المجمعة من المصنع واختبارها في حدود 30 مترًا. تم التحقق من رابط قناة Crxconec Cat8 30 مترًا بواسطة GHMT.

مطلوب الان

التطبيق	نوع الكابلات	اسم المنتج	فئة المنتج	الزوج الملتوي
داخلي	محلول النحاس	كيستون جاك	الفئة 8 كات 8	STP بروتوكول نقل الملفات

مواصفات كابل الألياف	وضع الألياف	نوع كابل الألياف	موصل الألياف	نوى الألياف	منفذ لوحة
-	-	-	-	-	-

سمات

يناسب 1U 24port و 1U 48 لوحة keystone.
جودة سهلة وموثوقة ومستقرة من خلال عملية التجميع بالتشكيل الداخلي والضغط.
ISO / IEC TR 11801-9901 Ed.1.0 (2014-08) الفئة 8.
تطبيقات IEEE 802.3af PoE و IEEE 802.3at PoE +.
تم التحقق من أداء قناة GHMT CAT.8.

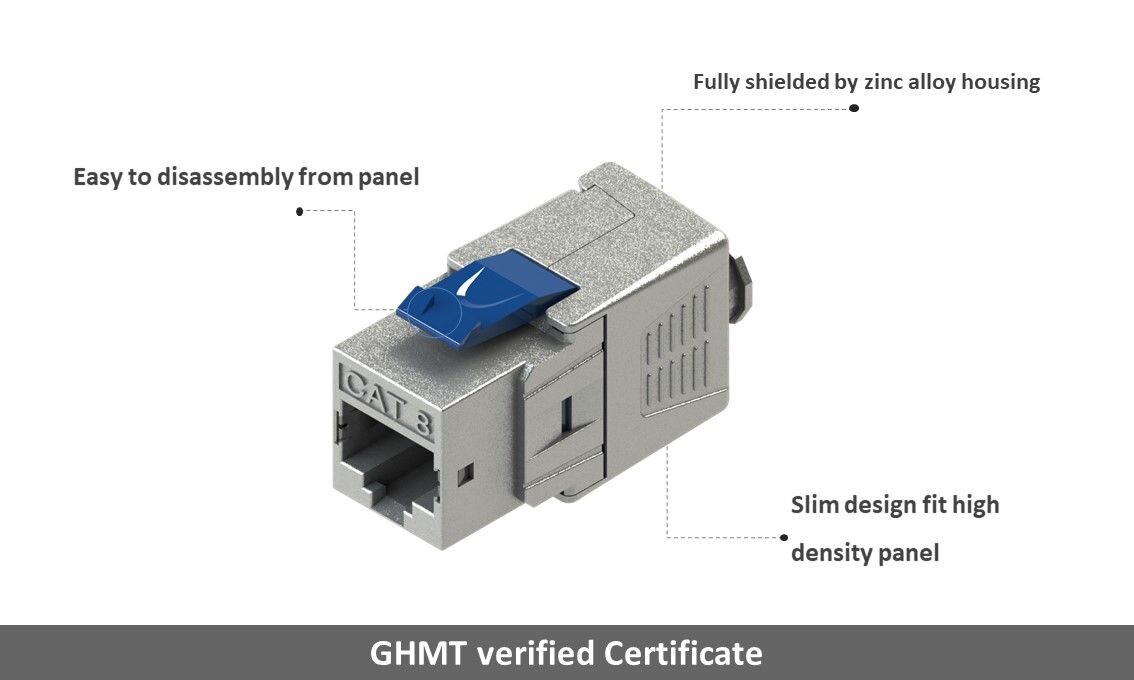

أداة Cat.8 FTP 180 درجة ذات مقبس معياري أقل

كيفية إنهاء دليل تجميع جاك كيستون بدون أدوات محمية من الفئة 8 STP

يتميز مقبس الانحراف الخالي من الأدوات من الفئة 8 بالتجميع السهل للوصول إلى الأداء الجيد لمقاييس بيانات الحافة ، ويمكن تطبيق مقبس الانحراف STP مع أسلاك صلبة أو مجدولة من 22 إلى 24AWG.

أدوات يدوية RJ45 قد تحتاجها

يوفر Crxconec أداة ضغط جاك كيستون سهلة الاستخدام لمساعدة المستخدمين على إجراء التثبيت السهل والموثوق ، ويمكن استخدامه لجميع أنواع قابس إنهاء RJ45 ومقبس شبكة RJ45.

صفات

قوة الإدراج	30N كحد أقصى. (IEC 60603-7)
قوة الاستبقاء	7.7 كجم بين المقبس والقابس
درجة حرارة التشغيل	-10 درجة مئوية ~ 60 درجة مئوية (ISO / IEC 11801 ، ANSI / TIA-568C.2-1)
دورات التزاوج	750 دورة كحد أدنى
دورات التزاوج IDC	20 دورة تركيب كحد أدنى
نطاق قطر العزل	0.95 مم ~ 1.62 مم
موصل صلب ومجدول	22AWG ~ 24AWG للنوع Cat.8

مادة

1. RJ45 Jack

1-1 الغلاف: صب الزنك المطلي بالنيكل

1-2 حامل التلامس: PC ، UL 94-V2 ، لون شفاف

2. RJ45 Jack Contact

2-1 المواد: برونز الفوسفور مع طلاء نيكل

2-2 : 50 ميكرو بوصة مطلية بالذهب على منطقة تلامس القابس

3. الغطاء: صب الزنك بالقالب المطلي بالنيكل
4. غطاء
IDC

4-1: PC ، اللون الأزرق ، UL 94-V2

4.2 الطرف: برونز الفوسفور المطلي بالقصدير

5. غطاء : PC + ألياف زجاجية ، لون أبيض ، UL94-V2

6. كتلة تلامس التأريض: صب الزنك بالقالب المطلي بالنيكل

7. PCB: UL 94-V0

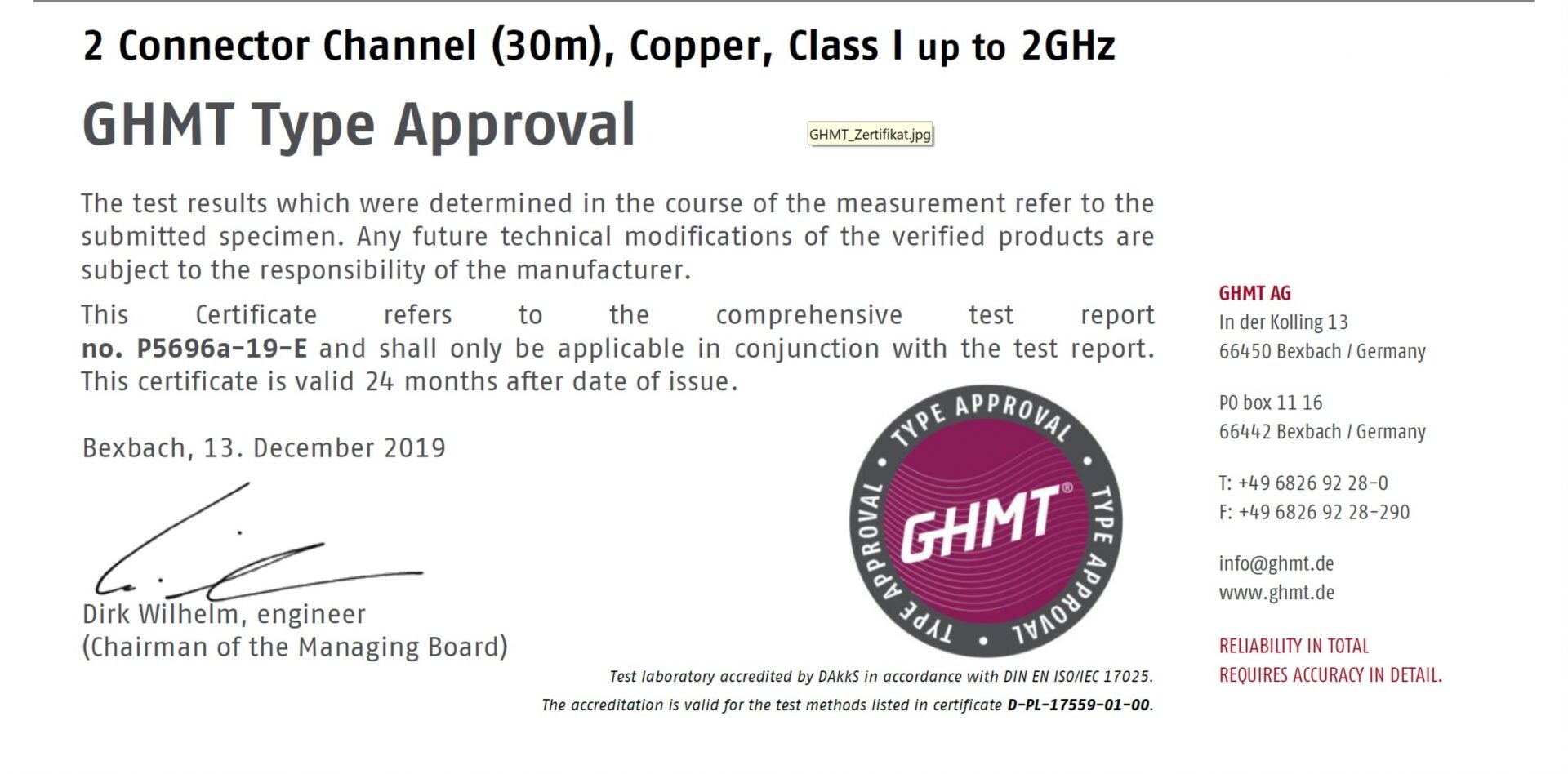

اعتماد نظام النحاس Cat.8 المعتمد من GHMT

تم اعتماد رابط قناة CRXCONEC Cat.8 بشكل مستقل من قبل مختبرات مرموقة GHMT في ألمانيا ، استنادًا إلى قناتين موصل تحت 30 مترًا وتتبع معيار الفئة I ISO / IEC TR 11801-9901 Ed.1.0 (2014-08).

تكوين قناة Cat.8

فيما يلي عرض توضيحي لرابط قناة CRXCONEC Cat.8 ، وهو عبارة عن رابط قناة أقل من 30 مترًا مع تطبيق عالي السرعة.

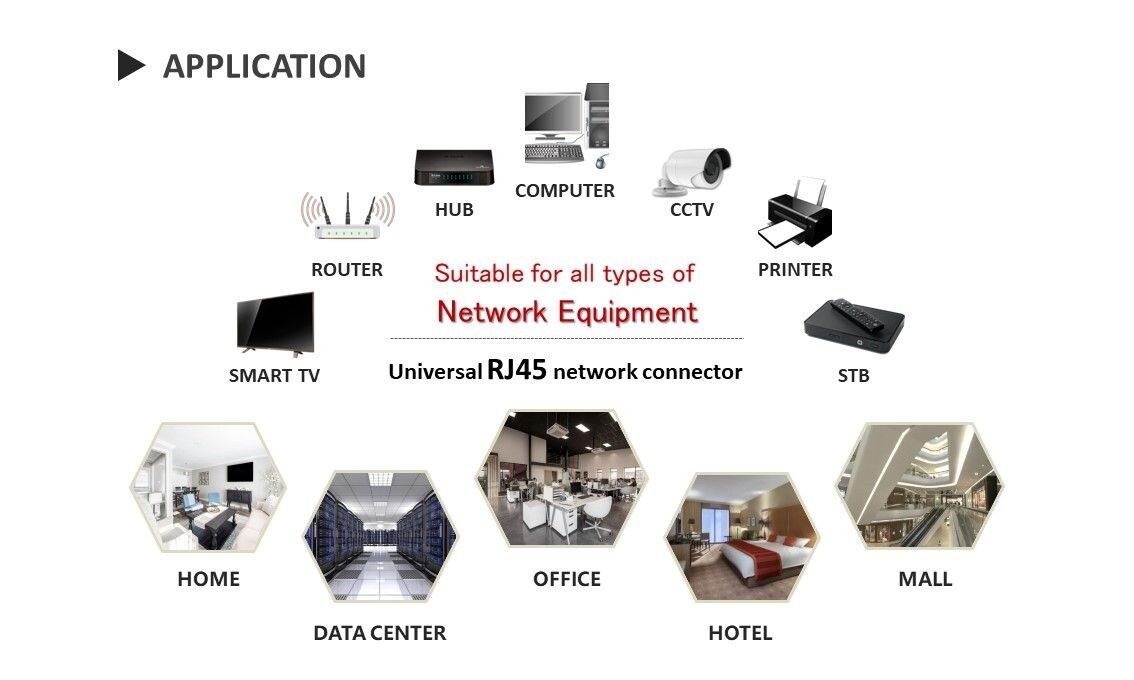

التطبيقات

يمكن استخدام مقبس حجر الانحراف CRXCONEC CAT8 STP TOOL FREE بمخرج مختلف مثل لوحة حجر الزاوية ولوحة الوجه وصندوق تثبيت السطح في منطقة العمل.

Cat.8 حل الكابلات ذات الهيكل النحاسي

التعبئة والتغليف

CRXCONEC Cat.8 أداة FTP 180 درجة أقل من Keystone Jack يجمع 50 قطعة في صندوق داخلي واحد ، وتتجمع 10 صناديق داخلية في كرتون واحد ، ويمكننا أيضًا تغليفها حسب طلبك.

معلومات الشراء

مصطلح السعر: فوب تايوان أو فوب نينغبو
مصطلح الدفع: T / T أو بطاقة الائتمان أو paypal
موك: 1000 جهاز كمبيوتر شخصى
المهلة الزمنية: 4-6 أسابيع بعد تأكيد الطلب
