فئة 6A RJ45 قابس معياري

CC-01-00022

تم إطلاق موصل CRXCONEC باللون الذهبي الجديد Cat7 rj45 المصمم بفتحة سلك خاصة أكبر حجمًا 1.6 مم ليناسب الكابل الصلب الأكبر حجمًا CAT6A أو CAT.7. لدعم تطبيق الطاقة عبر الإيثرنت لمسافات طويلة ، إنه حل جيد من خلال تصميم قابس cat7 العادي الذي تختاره. ومع ذلك ، من المهم التحقق من أقطار الأسلاك الأربعة لتلائم فتحة سلك التوصيل لتجنب حالة الاتصال السيئ. يمكن أن يمسك تصميم الذيل بشق لمقبس rj45 cat7 الكابل الأكبر وسلك الدماغ بإحكام ولا يتلف الأزواج الأربعة من الأزواج الملتوية. يمكننا ضمان طلاء الذهب 50u "بواسطة آلة X-RAY وأيضًا لدينا شهادة PoE plus و UL للموصلات Cat6a و cat6 و cat5e RJ45.

مطلوب الان

التطبيق	نوع الكابلات	اسم المنتج	فئة المنتج	الزوج الملتوي
داخلي	محلول النحاس	قابس معياري موصل RJ 45	الفئة 6 أ Cat6A	STP بروتوكول نقل الملفات

مواصفات كابل الألياف	وضع الألياف	نوع كابل الألياف	موصل الألياف	نوى الألياف	منفذ لوحة
-	-	-	-	-	-

سمات

فتحة سلكية أكبر: 1.6 مم يمكن أن تناسب 22 ~ 23AWG كابل CAT6A أكبر
تصميم اثنين من أجهزة الكمبيوتر: يمكن أن تحصل Easy Assembly على أداء جيد
المحطة الطرفية بتصميم براءة الاختراع: تناسب كل من الأسلاك المجدولة والصلبة
طلاء الذهب: 50 μ "مع تقرير الاختبار بواسطة جهاز X-RAY
توافق موصل Crystal RJ45 مع معيار FCC.
غلاف محمي مع فلاش تصفيح ذهبي.

كابل RJ45 للقطر مناسب لكابل صلب 22 ~ 23 AWG ، ثقب السلك المختلف يمكن أن يناسب كابلًا مختلفًا ، يمكن أيضًا استخدام قابسنا في Cat.7 و Cat.12A.

الفئة 6A 22 إلى 23AWG بقطر كبير محمي RJ45 بناء تجميع قابس التوصيل

تم تصميم قابس RJ45 من Cat.6a مع شريط تحميل يبلغ 1.6 مم لعزل العزل ، واتبع التعليمات ، ويمكن للمستخدمين التعامل مع كابل LAN السميك بسهولة

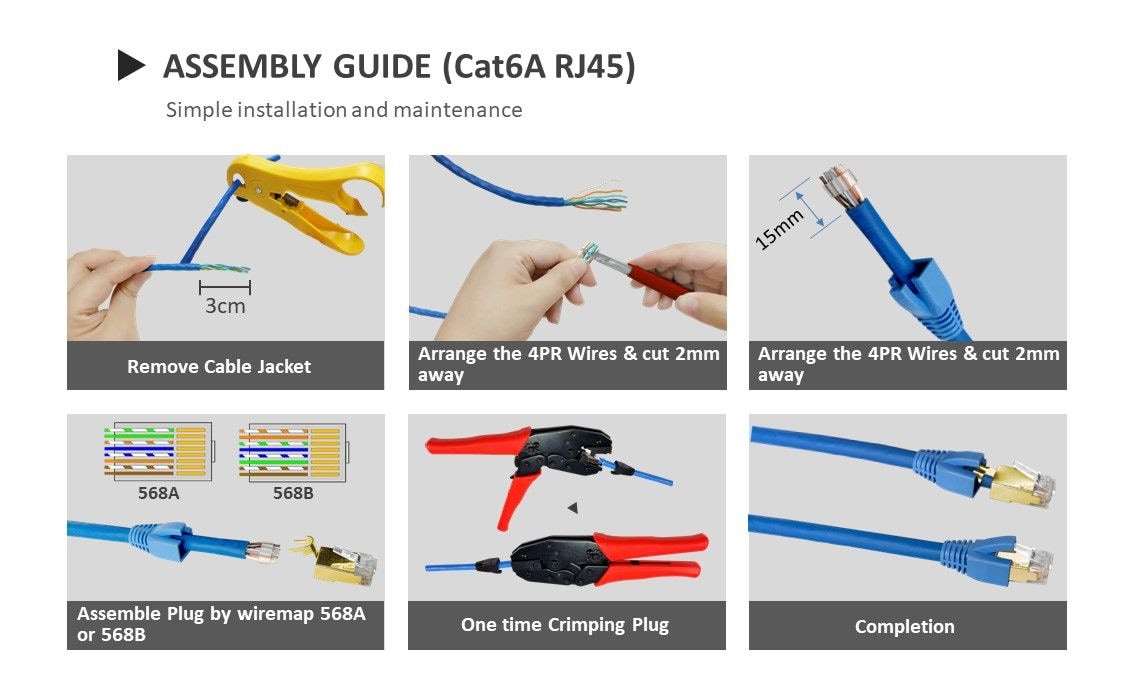

دليل تجميع موصل RJ45 ذو القطر الكبير

يرجى اتباع نصائح التثبيت. أولاً ، قم بقص الغلاف الخارجي ورتب قاعدة السلك على TIE / EIA-568A أو TIE / EIA-568B التالية. بعد ذلك ، ضع القابس وقم بقطع السلك الإضافي ووضعه في القابس ، وتأكد من توصيل الكبل بالمقبس. في النهاية ، قم بتجعيد سلك التصحيح باستخدام أداة العقص الخاصة بنا ، ويمكنك أن تصبح محترفًا ، ويمكنك صنع كابل سلك التصحيح بنفسك.

صفات

ارتفاع الاتصال بعد العقص	6.02 مم ± 0.13 مم
اختبار قوة التحمل	750 مرة
اختبار تحمل الجهد العازل	اختبار 60S 1000V AC / DC TEST PASS
اختبار الشد	≥ 20 رطلا (9.1 كجم)
اختبار الانحناء المزلاج	أكثر من 20 مرة
نطاق الحرارة الشغالة	-40 ~ 70 درجة مئوية
مدى درجة حرارة التخزين	-40 ~ 70 درجة مئوية

مادة

يتم استخدام مواد القابس المعياري Crxconec C6a STP في مادة البولي كربونات اليابانية 94V2 أو 94V0 ، كما استخدمنا سبائك النحاس لمحطة توصيل RJ45 8p8c مع فلاش طلاء ذهبي أو 3μ "~ 50μ" متوفرة.

التطبيقات

يمكن أن تتوافق موصلات Crxconec CAT.6a STP RJ45 8p8c مع منفذ مختلف مثل جاك كيستون ولوحة التصحيح ولوحة الواجهة وصندوق تثبيت السطح في مركز البيانات أو منطقة العمل الداخلية.

يمكن استخدام موصل RJ45 في العديد من الأماكن الداخلية والخارجية ، مثل منزل المعيشة ومركز البيانات والمكتب والفندق. عادة ، يعتمد ذلك على فئة الجدران الداخلية ، يمكن أن توفر CRXCONEC لك أكثر الخدمات والحلول احترافية.

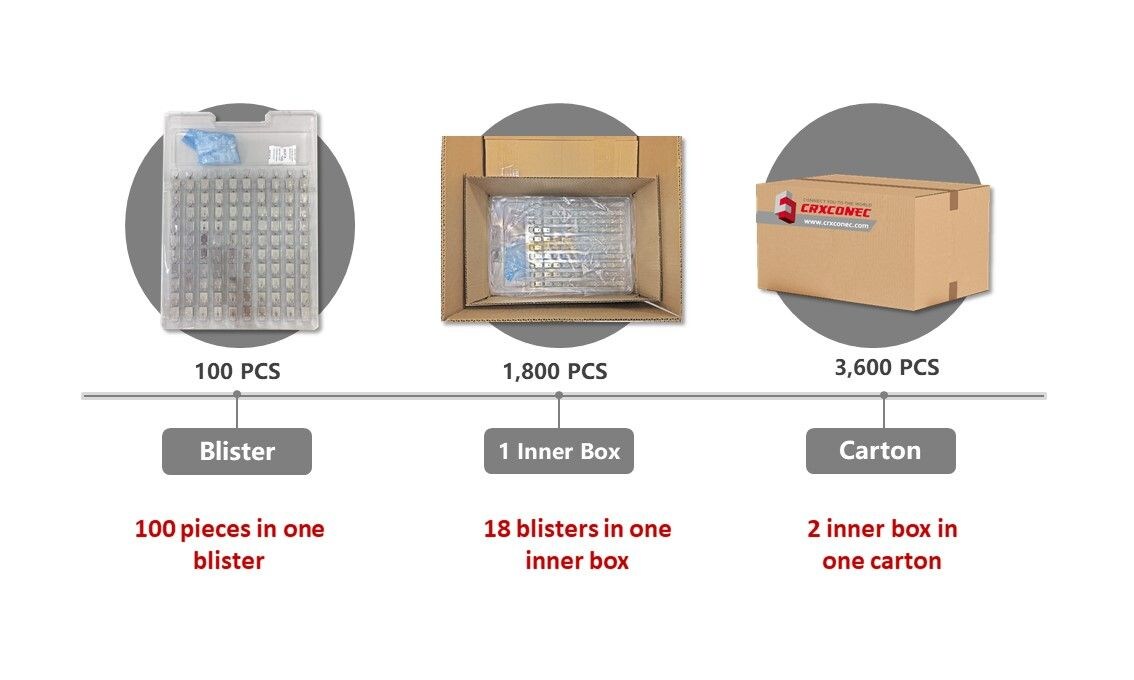

التعبئة والتغليف

يوجد 100 قطعة في نفطة ، و 18 بثورًا في صندوق داخلي واحد ، ويجمع صندوقان داخليان في علبة واحدة.

معلومات الشراء

مصطلح السعر: فوب تايوان أو فوب نينغبو
مصطلح الدفع: T / T أو بطاقة الائتمان أو paypal
المهلة الزمنية: 3-4 أسابيع بعد تأكيد الطلب
