مدرج في قائمة UL Cat.6a STP 8p8c Solid RJ45 Modular Plug

CC-01-00020

لدعم تطبيق POE ، هناك اتجاه لامتلاك قابس Cat.6A و Cat.7 STP 8p8c RJ45 جيد لكابل ذو قطر أكبر. إنه مصمم بشريط تحميل 1.2 مم ، ويمكن أن يتناسب مع 1.1 مم حول الأسلاك. يمكن للتصميم الخاص للذيل المبتلع لموصل الاتصالات rj45 23AWG أن يمسك الكابل بإحكام ولا يتلف زوج الكابلات الملتوية ويوفر تأريضًا ثابتًا. توفر محطة الاتصال ثلاثية الشق المطلية بالذهب اتصالات موثوقة وسريعة وتقلل من تداخل الحديث المتبادل الذي يوفر سرعة نقل إنترنت جيدة. تتوافق سلسلة Crxconec من مقابس RJ45 8p8c مع PoE plus وشهادة UL.

مطلوب الان

التطبيق	نوع الكابلات	اسم المنتج	فئة المنتج	الزوج الملتوي
داخلي	محلول النحاس	قابس معياري موصل RJ 45	الفئة 6 أ Cat6A	STP بروتوكول نقل الملفات

مواصفات كابل الألياف	وضع الألياف	نوع كابل الألياف	موصل الألياف	نوى الألياف	منفذ لوحة
-	-	-	-	-	-

سمات

فتحة سلكية أكبر: 1.2 مم يمكن أن تناسب كابل CAT6A أكبر 22 ~ 23AWG
تصميم اثنين من أجهزة الكمبيوتر: يمكن أن تحصل Easy Assembly على أداء جيد
المحطة الطرفية بتصميم براءة الاختراع: تناسب كل من الأسلاك المجدولة والصلبة
طلاء الذهب: 50 μ "مع تقرير الاختبار بواسطة جهاز X-RAY
توافق موصل Crystal RJ45 مع معيار FCC
غلاف محمي مع فلاش تصفيح ذهبي.

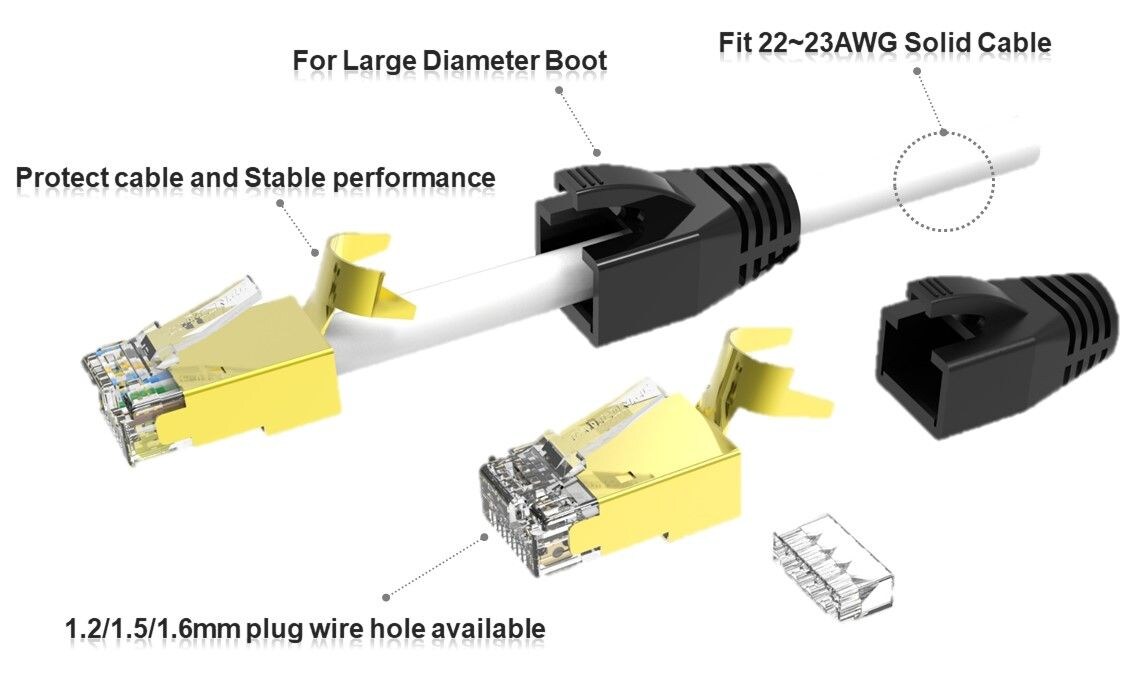

كابل RJ45 للقطر مناسب للكابل الصلب 22 ~ 23 AWG ، ثقب السلك المختلف يمكن أن يتناسب مع كابل مختلف ، يمكن أن يستخدم قابسنا أيضًا في Cat.7 و Cat.10A.

Cat.6A بقطر كبير محمي RJ45 مطلية بالذهب هيكل تجميع قابس التوصيل

تم تصميم قابس RJ45 الذي تم فحصه من Cat.6a مع شريط تحميل بطول 1.5 مم لعزل العزل ، واتبع التعليمات ، ويمكن للمستخدمين التعامل مع كابل LAN السميك بسهولة

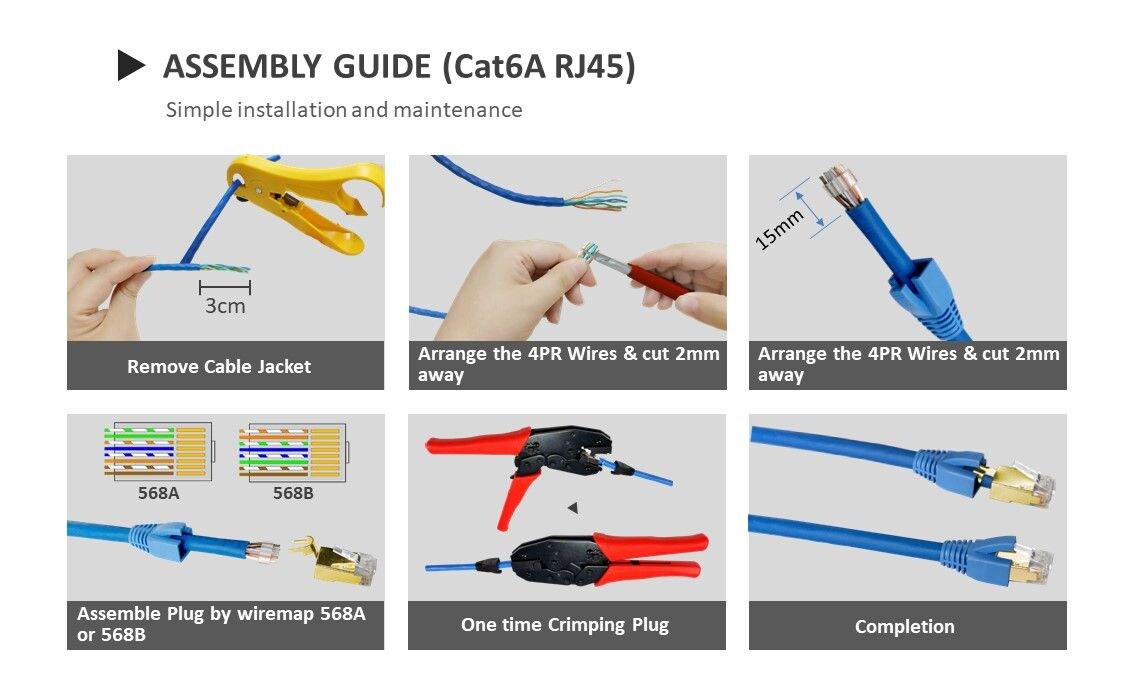

دليل تجميع موصل RJ45 ذو القطر الكبير

يرجى اتباع نصائح التثبيت. أولاً ، قم بقص الغلاف الخارجي ورتب قاعدة السلك على TIE / EIA-568A أو TIE / EIA-568B التالية. بعد ذلك ، ضع القابس وقم بقطع السلك الإضافي ووضعه في القابس ، وتأكد من توصيل الكبل بالمقبس. في النهاية ، قم بتجعيد سلك التصحيح باستخدام أداة العقص الخاصة بنا ، ويمكنك أن تصبح محترفًا ، ويمكنك صنع كابل سلك التصحيح بنفسك.

صفات

ارتفاع الاتصال بعد العقص	6.02 مم ± 0.13 مم
اختبار قوة التحمل	750 مرة
اختبار تحمل الجهد العازل	اختبار 60S 1000V AC / DC TEST PASS
اختبار الشد	≥ 20 رطلا (9.1 كجم)
اختبار الانحناء المزلاج	أكثر من 20 مرة
نطاق الحرارة الشغالة	-40 ~ 70 درجة مئوية
مدى درجة حرارة التخزين	-40 ~ 70 درجة مئوية

مادة

يتم استخدام مواد القابس المعياري Crxconec C6a STP في مادة البولي كربونات اليابانية 94V2 أو 94V0 ، كما استخدمنا سبائك النحاس لمحطة توصيل RJ45 8p8c مع فلاش طلاء ذهبي أو 3μ "~ 50μ" متوفرة.

التطبيقات

يمكن أن تتوافق موصلات Crxconec CAT.6a STP RJ45 8p8c مع منفذ مختلف مثل جاك كيستون ولوحة التصحيح ولوحة الواجهة وصندوق تثبيت السطح في مركز البيانات أو منطقة العمل الداخلية.

يمكن استخدام موصل RJ45 في العديد من الأماكن الداخلية والخارجية ، مثل منزل المعيشة ومركز البيانات والمكتب والفندق. عادة ، يعتمد ذلك على فئة الجدران الداخلية ، يمكن أن توفر CRXCONEC لك أكثر الخدمات والحلول احترافية.

التعبئة والتغليف

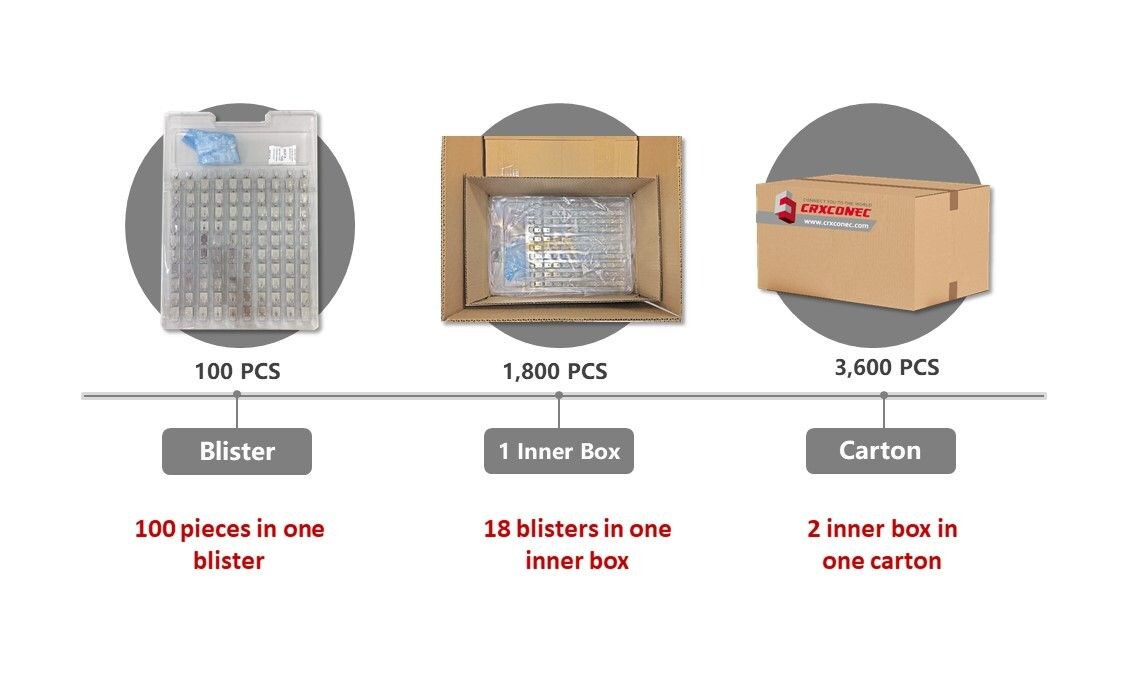

يوجد 100 قطعة في نفطة ، و 18 بثورًا في صندوق داخلي واحد ، ويجمع صندوقان داخليان في علبة واحدة.

معلومات الشراء

مصطلح السعر: فوب تايوان أو فوب نينغبو
مصطلح الدفع: T / T أو بطاقة الائتمان أو paypal
المهلة الزمنية: 3-4 أسابيع بعد تأكيد الطلب
