موصل Cat6A RJ45 STP للكابل الصلب

CC-01-00018

تفي موصلات Crxconec من الفئة 6A RJ45 بمعايير السلامة والموثوقية المتوافقة مع معايير REACH و IEC 60603-7 و RoHS. يمكن أن تقلل شفرات التلامس ذات الشق الثلاثة الحاصلة على براءة اختراع من التشويش بين الأزواج الملتوية من كابل إيثرنت وتضمن اتصالًا قويًا يوفر موصل RJ45 8p8c Cat6a الخاص بنا بتصميم ثقب سلكي أكبر حلاً جيدًا للشبكة للكابلات الصلبة Cat6A أو الفئة 7 ، والتي تتميز بأقطار خارجية من 6.0 إلى 8.0 مم (تناسب كبل صلب من 22 إلى 23AWG) على شبكات 10 جيجابت إيثرنت. قابس RJ-45 cat 7 مدعوم بقضبان تحميل 1.5 مم يمكن أن تناسب أسلاكًا داخلية 1.35 إلى 1.45 مم مع أقطار خارجية للكابلات تبلغ 8.0 مم. متوافق مع PoE + Standard ومناسب لتطبيقات مركز البيانات.

مطلوب الان

التطبيق	نوع الكابلات	اسم المنتج	فئة المنتج	الزوج الملتوي
داخلي	محلول النحاس	قابس معياري موصل RJ 45	الفئة 6 أ Cat6A	STP بروتوكول نقل الملفات

مواصفات كابل الألياف	وضع الألياف	نوع كابل الألياف	موصل الألياف	نوى الألياف	منفذ لوحة
-	-	-	-	-	-

سمات

فتحة سلكية أكبر: 1.5 مم يمكن أن تناسب 22 ~ 23AWG كابل CAT6A أكبر
تصميم اثنين من أجهزة الكمبيوتر: يمكن أن تحصل Easy Assembly على أداء جيد
محطة مع تصميم براءة الاختراع: تناسب كل من الأسلاك المجدولة والصلبة
طلاء الذهب: 50 μ "مع تقرير الاختبار بواسطة جهاز X-RAY
توافق موصل Crystal RJ45 مع معيار FCC.

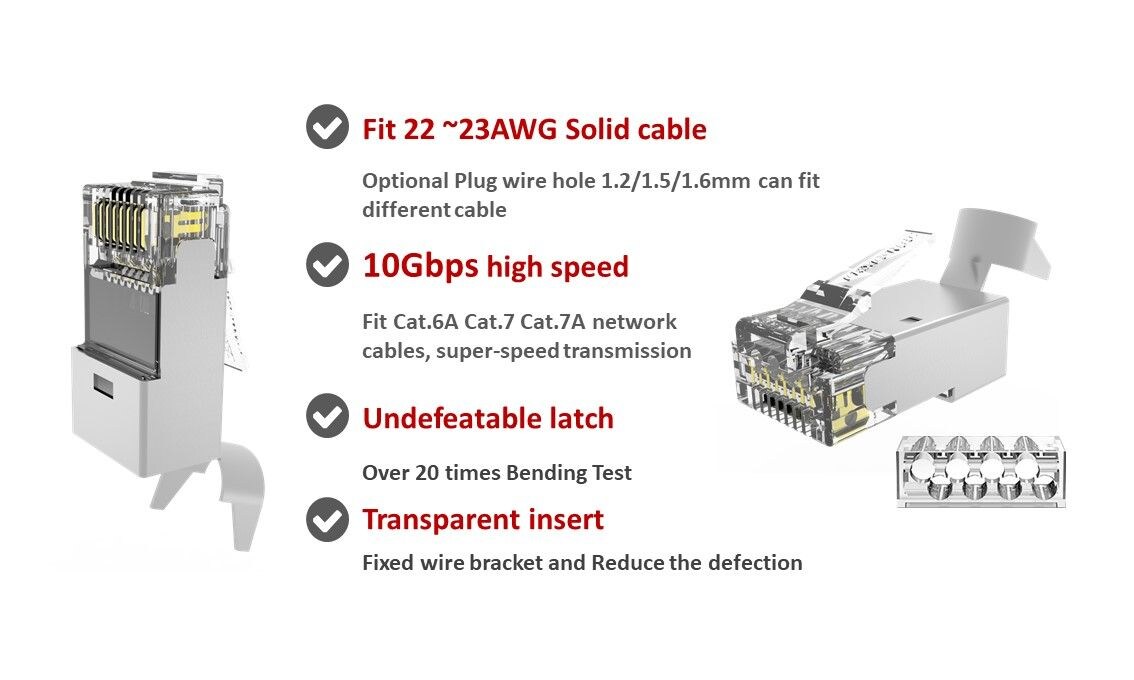

كابل RJ45 للقطر مناسب لكابل صلب 22 ~ 23 AWG ، ثقب السلك المختلف يمكن أن يتناسب مع كابل مختلف ، يمكن أن يستخدم قابسنا أيضًا في Cat.7 و Cat.8A.

C6A 23AWG بقطر كبير محمية RJ45 موصل تجميع المكونات البناء

تم تصميم قابس RJ45 C6A 23AWG الذي تم فحصه مع شريط تحميل بطول 1.5 مم لعزل العزل ، واتباع التعليمات ، ويمكن للمستخدمين التعامل مع كابل LAN السميك بسهولة

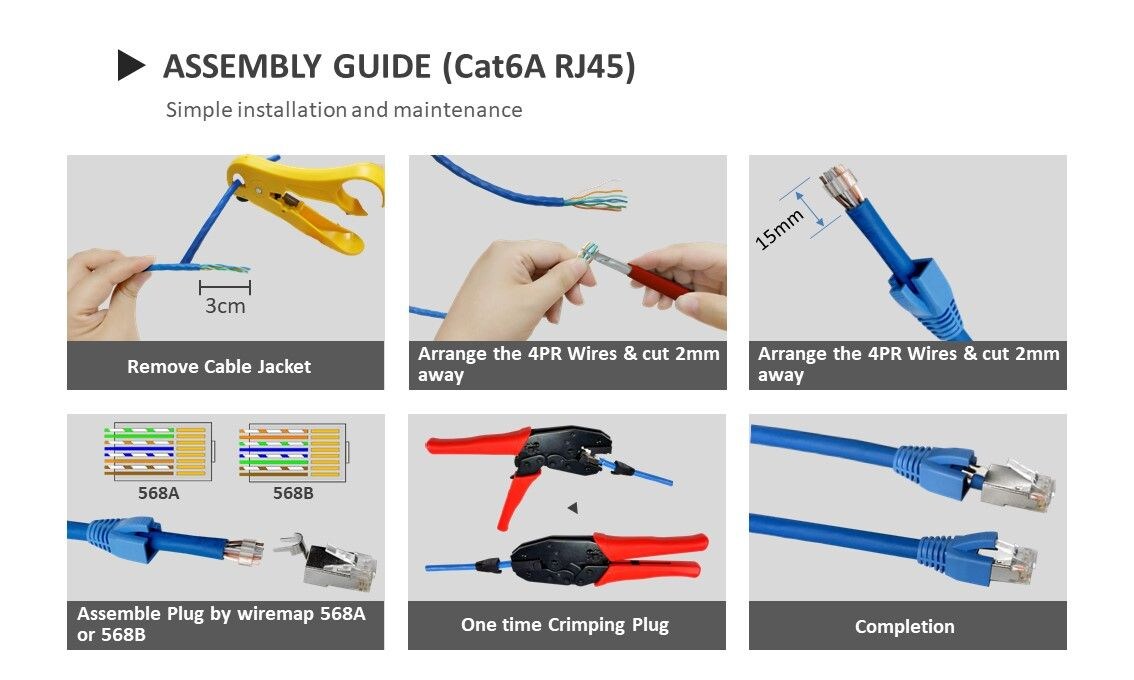

دليل التجميع

يرجى اتباع نصائح التثبيت. أولاً ، قم بقص الغلاف الخارجي ورتب قاعدة السلك على TIE / EIA-568A أو TIE / EIA-568B التالية. بعد ذلك ، ضع القابس وقم بقطع السلك الإضافي ووضعه في القابس ، وتأكد من توصيل الكبل بالمقبس. في النهاية ، قم بتجعيد سلك التصحيح باستخدام أداة العقص الخاصة بنا ، ويمكنك أن تصبح محترفًا ، ويمكنك صنع كابل سلك التصحيح بنفسك.

صفات

ارتفاع الاتصال بعد العقص	6.02 مم ± 0.13 مم
اختبار قوة التحمل	750 مرة
اختبار تحمل الجهد العازل	اختبار 60S 1000V AC / DC TEST PASS
اختبار الشد	≥ 20 رطلا (9.1 كجم)
اختبار الانحناء المزلاج	أكثر من 20 مرة
نطاق الحرارة الشغالة	-40 ~ 70 درجة مئوية
مدى درجة حرارة التخزين	-40 ~ 70 درجة مئوية

مادة

يتم استخدام مواد القابس المعياري Crxconec C6a STP في مادة البولي كربونات اليابانية 94V2 أو 94V0 ، كما استخدمنا سبائك النحاس لمحطة توصيل RJ45 8p8c مع فلاش طلاء ذهبي أو 3μ "~ 50μ" متوفرة.

التطبيقات

يمكن أن تتوافق موصلات Crxconec CAT.6a STP RJ45 8p8c مع منفذ مختلف مثل جاك كيستون ولوحة التصحيح ولوحة الواجهة وصندوق تثبيت السطح في مركز البيانات أو منطقة العمل الداخلية.

يمكن استخدام موصل RJ45 في العديد من الأماكن الداخلية والخارجية ، مثل منزل المعيشة ومركز البيانات والمكتب والفندق. عادة ، يعتمد ذلك على فئة الجدران الداخلية ، يمكن أن توفر CRXCONEC لك أكثر الخدمات والحلول احترافية.

التعبئة والتغليف

يوجد 100 قطعة في نفطة ، و 18 بثورًا في صندوق داخلي واحد ، ويجمع صندوقان داخليان في علبة واحدة.

معلومات الشراء

مصطلح السعر: فوب تايوان أو فوب نينغبو
مصطلح الدفع: T / T أو بطاقة الائتمان أو paypal
المهلة الزمنية: 3-4 أسابيع بعد تأكيد الطلب
